Программа производства погружных скважинных насосов в ОАО «Завод Промбурвод»

Погружные скважинные электронасосные агрегаты с приводом от асинхронного электродвигателя повсеместно используются для подъёма воды из водозаборных скважин и перемещения жидкостей потребителю в следующих отраслях и сферах:

  • в жилищно-коммунальном хозяйстве для водоснабжения населения и бытовых нужд;
  • в промышленности и переработке для обеспечения независимого водоснабжения производства, доставки минеральных и артезианских вод;
  • в сельском хозяйстве для организации полива сельскохозяйственных культур, орошения земельных участков в мелиорации и водоснабжения животноводческих комплексов;
  • в строительстве при контроле уровня воды и выполнении дренажных работ, связанных с откачкой грунтовых вод;
  • в отдельно стоящих зданиях и сооружениях, индивидуальных домах и заправочных станциях, местах отдыха и стоянок при организации водоснабжения и бытовых нужд;
  • в садоводческих товариществах, домах отдыха, лечебных учреждениях, санитарно-курортных лечебницах и т.п. за городской чертой;
  • в системах промывки, повышения давления и пожаротушения, а также в качестве бустерных агрегатов.

ОАО «Завод Промбурвод» обеспечивает Республику Беларусь погружными скважинными электронасосными агрегатами очень широкой гаммы:

  • по диаметру обсадной колонны от 100 до 300 мм (4", 5", 6", 8", 10" и 12");
  • по производительности от 1 до 375 м3/ч;
  • по напору от 10 да 400 м.

ОАО «Завод Промбурвод» осуществляет производство агрегатов электронасосных центробежных скважинных для воды трёх типов:

  • тип ЭЦВ (нрк, нро, чл, лн и т.д.) (электронасосный центробежный для воды) с применением асинхронных электродвигателей проточного исполнения серии ПЭДВ и ДАП и насосов собственного производства. При применении асинхронных электродвигателей герметичного исполнения серии ПЭДГ используется в обозначении агрегата 2ЭЦВ;
  • тип СПА (скважинный погружной агрегат) с применением асинхронных электродвигателей герметичного исполнения и насосов собственного производства и других производителей;
  • тип SP (R, S, Z, V) (скважинный погружной агрегат) с применением комплектующих, асинхронных электродвигателей и насосов фирмы «Franklin Electric».
С учетом условий эксплуатации, конструктивных особенностей рабочих органов насоса (колеса рабочего, отвода лопаточного), с целью обеспечения высокого качества и надежности водоснабжения, снижения себестоимости производства электронасосных агрегата предприятие предлагает насосы в различной конфигурации:
  • с использованием рабочих ступеней из полимерных и нержавеющих материалов,
  • чугуна и чугуна с катафорезным покрытием,
  • бронзы,
  • литой нержавейки.

При обозначении агрегатов это отражается следующими индексами:

для типов ЭЦВ и СПА:

  • без обозначения – рабочие ступени – колесо и отвод лопаточный из конструкционного технопластика (рис. 1а);
  • нрк – колесо из нержавеющей стали, отвод лопаточный из конструкционного технопластика (рис. 1б);
  • нро – рабочие ступени – колесо и отвод лопаточный из нержавеющей стали, изготовленные методом штамповки (рис. 1в);
  • нл – рабочие ступени – колесо и отвод лопаточный из нержавеющей стали, изготовленные методом литья (рис. 1г);
  • чл – рабочие ступени – колесо и отвод лопаточный из чугуна легированного (рис. 1д);
  • члк – рабочие ступени – колесо и отвод лопаточный из чугуна легированного с катафарезным покрытием (рис. 1е);
  • бр – рабочие ступени – колесо и отвод лопаточный из бронзы;
  • кн – корпус насосной части из нержавеющей стали (рис. 2).

для типа SР:

  • R – рабочие ступени – рабочие органы из конструкционного технопластика (рис. 1а);
  • S – рабочие ступени – колесо и отвод лопаточный из нержавеющей стали, изготовленные методом штамповки (рис. 1в);
  • Z – рабочие ступени – колесо и отвод лопаточный из нержавеющей стали, изготовленные методом литья (рис. 1г);
  • V – рабочие ступени – колесо и отвод лопаточный из чугуна легированного (рис. 1е).

 Ниже - Рисунок 1 – Рабочие органы насоса

а)

а) – колесо и отвод лопаточный из конструкционного технопластика;

 б)

б) – колесо из нержавеющей стали и отвод лопаточный из конструкционного технопластика;

в)

в) – колесо и отвод лопаточный из нержавеющей стали, изготовленные методом штамповки;

г)

г) – колесо и отвод лопаточный из нержавеющей стали, изготовленные методом литья;

д)

д) – колесо и отвод лопаточный из чугуна легированного;

е)

е) – колесо и отвод лопаточный из чугуна легированного с катафорезным покрытием.

Рисунок 2 – Вид на агрегат и корпус насосной части из нержавеющей стали

Скважинные электронасосные центробежные агрегаты для воды типа ЭЦВ по сравнению с другими устройствами подачи воды имеют следующие преимущества:

  • более высокий по сравнению с другими типами водоподъёмных установок коэффициент полезного действия (КПД);
  • малый вес и простота монтажно-демонтажных работ;
  • способность работать в искривлённых скважинах;
  • простота обслуживания и ремонта;
  • сравнительную простоту осуществления автоматизации работы всей установки;
  • отсутствие длинного трансмиссионного вала и промежуточных подшипников.

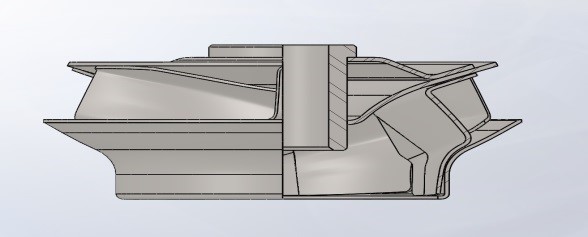

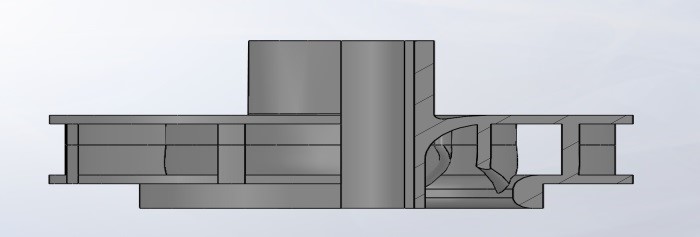

Насос выполнен многоступенчатым, в зависимости от конструкции рабочего колеса, производится двух типов: радиальный и полуосевой (рисунок 3).

А – радиальный
С – полуосевой

Радиальная ступень применима к насосам с малой производительностью и в зависимости от применяемых материалов.

К недостаткам агрегатов электронасосных центробежных скважинных для воды можно отнести высокие требования к качеству воды, подаваемой из скважины. Особенно чувствительны такие агрегаты к механическим примесям, содержание которых не должно превышать 0,01%, т.е. 100 мг/л. Агрегаты должны перекачивать воду с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 35°С, с содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л.

                                   Рисунок 4 – Агрегаты электронасосные центробежные скважинные для воды

Скважинные погружные агрегаты типа СПА и SР (R, S, Z, V) имеют следующие преимущества:

  • расширен номенклатурный ряд с производительностью и применяемыми материалами рабочих ступеней;
  • повышен ресурс и надежность за счет применения герметичного погружного электродвигателя, выполненного из нержавеющих материалов;
  • эффективные удельные и энергетические показатели;
  • асинхронный электродвигатель герметичного исполнения присоединен к насосу по Международному стандарту NEMA;
  • все основные детали изготовлены из нержавеющих материалов;
  • высокий и стабильный КПД в течение всего срока эксплуатации.

На данные электронасосные агрегаты установлена гарантия два года. Конструктивное исполнение основных вариантов агрегатов электронасосных центробежных скважинных для воды представлено на рисунке 3.

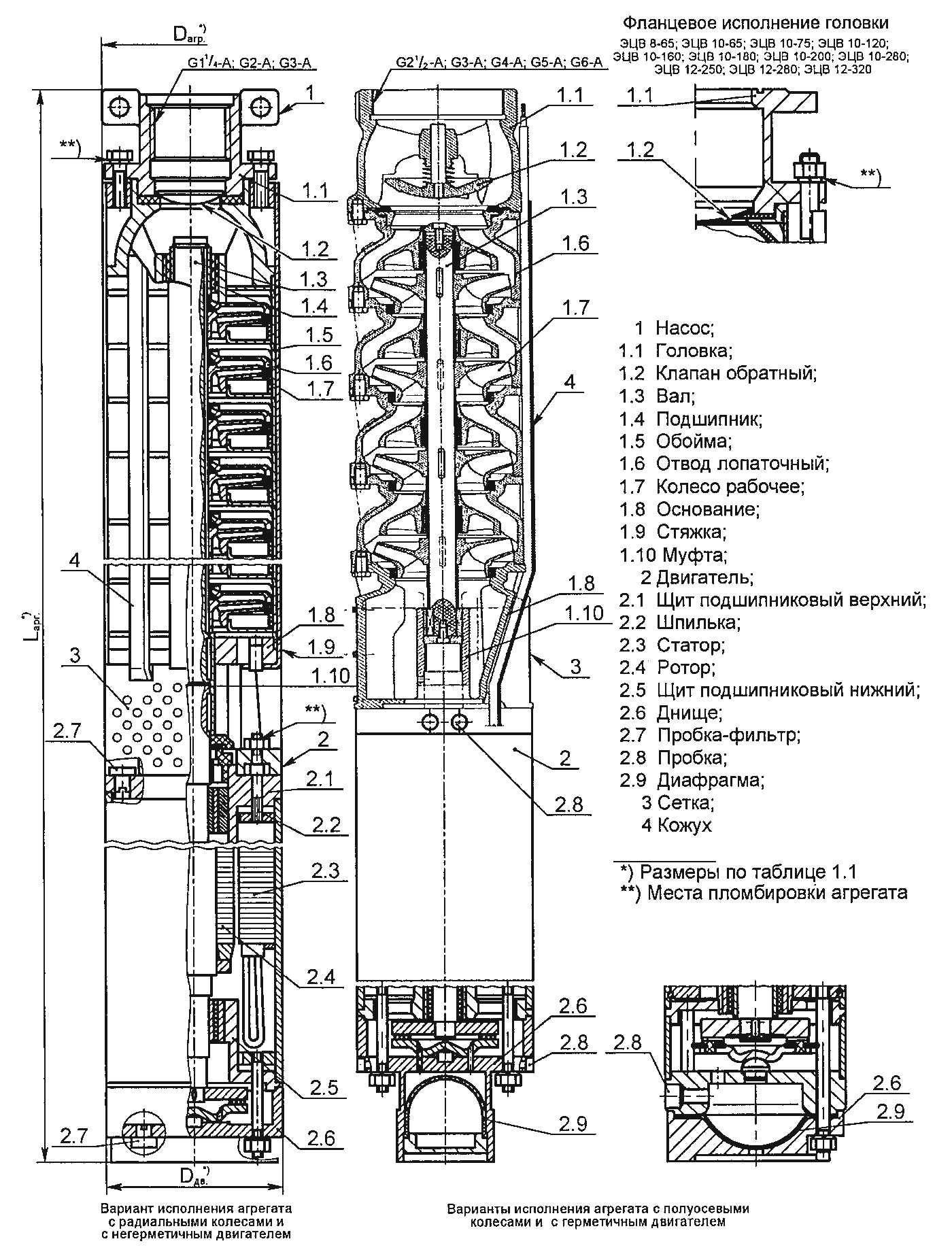

Агрегат в соответствии с рисунком 1 состоит из центробежного насоса 1 и асинхронного электродвигателя 2, валы роторов, которых соединены муфтой 1.10. Всасывающая полость агрегата защищена сеткой 3 от попадания крупных частиц. Насос соединяется с электродвигателем при помощи шпилек 2.2. Кожух 4 защищает выводы электродвигателя от механических повреждений.

Насос 1, в соответствии с рисунком 1, выполнен многоступенчатым. В зависимости от конструкции рабочего колеса и лопаточного отвода, производится двух типов: радиальный и полуосевой.

Каждая ступень насоса, изображенная на рисунке 3, состоит из колеса рабочего 1.7, отвода лопаточного 1.6, обоймы 1.5. Вал 1.3 с собранными на нем рабочими колесами 1.7 и другими деталями вращается в резинометаллическом подшипнике 1.4. Смазка подшипника осуществляется перекачиваемой водой. Головка 1.1 насоса имеет резьбу для подсоединения агрегата к водоподъемной колонне. При необходимости монтажа агрегата к фланцевой колонне, предприятие предлагает фланцевый переходник. Для удержания столба воды в водоподъемной колонне при остановках насоса и обеспечения плавного запуска при повторных пусках агрегата служит клапан обратный 1.2 (рисунок 1). Подвод 1.8 насоса является приемной камерой для забора воды из скважины. Ступени насоса, головка 1.1 и подвод 1.8 соединены стяжками 1.9 или установлены в корпус 1.11 из нержавеющей стали (в обозначении указан индексами «кн»).

ОАО «Завод Промбурвод» внедрил на собственном производстве линию производства трубы для корпусов погружных насосов и электродвигателей из нержавеющих материалов, что позволило внедрить материалы стойкие к коррозии, не меняя цен на продукцию.

Следует отметить, что обозначение агрегата с учетом конструктивных особенностей рабочих органов насоса (колесо рабочее, отвод лопаточный) позволяет потребителю оперативно осуществить выбор электронасосного агрегата необходимого качества из широкой гаммы, предоставленного предприятием.

Основываясь на мировой практике и опыте ведущих производителей погружных электронасосных агрегатов ОАО «Завод Промбурвод» в процессе производства использует рабочие органы насосов (колесо рабочее, отвод лопаточный) от фирм «Franklin Electric» и «Lowara» (Италия), завоевавших высокие оценки потребителей в соотношении «цена - качество». Это позволяет осуществлять подбор, изготавливать и поставлять потребителю погружные скважинные насосы любой конфигурации применительно к существующей системе водоснабжения, при этом обеспечивая качественное выполнение водоснабжения с достаточно высокой степенью надежности оборудования.

4"- дюймовые насосы

ОАО «Завод Промбурвод» расширил номенклатуру и освоил производство более 500 типоразмеров 4-х дюймовых электронасосных агрегатов производительностью до 15 м3/ч и напором до 250 м. Они предназначены для подъема воды из скважин минимальным внутренним диаметром 102,5 мм. Максимальный диаметр насоса и асинхронного электродвигателя 96 мм с присоединительным размером по стандарту NEMA. Присоединительные размеры напорного патрубка к водоподъемной трубе составляют для: Q (1,5 – 4) м3/ч – Rp 1 1/4” и Q (6 – 10) м3/ч – Rp 2”.

4 дюймовые электронасосные агрегаты производства ОАО «Завод Промбурвод» отличаются между собой по структурному обозначению, техническим характеристикам, присоединительным размерам, применяемым материалам и условиям эксплуатации. Остальные параметры всех серий насосных агрегатов имеют незначительные отличия.

Погружные асинхронные электродвигатели перемотаны и заполнены диэлектрической жидкостью, так называемым белым маслом, одобренным по всему миру для применения в контакте с питьевой водой. Осевые и радиальные подшипники со смазкой позволяют работать электродвигателям без технического обслуживания. Компенсация давления внутри двигателя обеспечивается специальной мембраной. Данные асинхронные электродвигатели имеют характеристики: 20 включений в час, +10% отклонений напряжения, степень защиты IP68 и класс изоляции F, максимальная глубина установки 200 м.

1 – головка;

2 – клапан обратный;

3 – подшипник насоса;

5 – колесо рабочее;

6 – обойма основная;

7 – корпус насоса;

8 – вал насоса;

9 – муфта;

10 – подвод;

11 – щит подшипниковый;

12 – обмотка статора;

13 – сердечник ротора;

14 – сердечник статора;

15 – корпус двигателя;

16 – обмотка ротора;

17 – вал двигателя;

18 – подшипник двигателя



Рисунок 5 – Агрегат ЭЦВ4 кн в разрезе



Электронасосные агрегаты ЭЦВ 4 отличаются применением асинхронного погружного однофазного и/или трехфазного маслонаполненного или проточного водонаполненного электродвигателя собственного производства. Отличие водонаполненных погружных электродвигателей заключаются в обмотке статора и ротора, классе защиты 4Х68 и максимальной глубиной установки в 250 м. Остальные параметры, по используемым материалам насоса и электродвигателя, условиям эксплуатации соответствуют серии агрегатов ЭЦВ 4кн.

Электронасосные агрегаты ЭЦВ 4кн отличаются применением асинхронного погружного однофазного и/или трехфазного маслонаполненного электродвигателя собственного производства.

Электронасосные агрегаты СПА 4(-)Е отличаются применением асинхронного погружного однофазного и/или трехфазного водонаполненного электродвигателя фирмы Franklin Elektrik. Погружной асинхронный электродвигатель имеет класс изоляции В с отклонениями напряжения +6 и -10 %. Агрегаты устанавливаются на максимальную глубину 250 м. Все детали насоса, кроме рабочих ступеней, и электродвигателя изготовлены из нержавеющей стали.

Электронасосные агрегаты СПА 4нро изготовлены из нержавеющих материалов, в том числе и рабочие ступени. Подача насоса 1,5 – 10 м3/ч и напор 20 – 250 м с мощностью асинхронных электродвигателей 0,25 – 7,5 кВт.

Электронасосные агрегаты 4SР с подачей 1 – 16 м3/ч и напором 10 – 330 м. Насосы изготавливаются с рабочими ступенями из технопластика и обозначаются 4SРR или нержавеющих материалов с обозначением 4SРS. [15].

5"- дюймовые насосы

Скважинные электронасосные агрегаты ЭЦВ 5кн предназначены для подъема воды из скважин минимальным внутренним диаметром 124,6 мм. Максимальный диаметр насоса и асинхронного электродвигателя 120 мм. Подача насоса 4 – 10 м3/ч и напор 50 – 200 м с мощностью электродвигателей 2,2 – 7,5 кВт.

Скважинные электронасосные агрегаты СПА 5 и СПА 5чл производятся с производительностью 16 – 25 м3/ч и напором 10 – 185 м.

6 дюймовые электронасосные агрегаты производства ОАО «Завод Промбурвод» отличаются между собой по структурному обозначению, техническим характеристикам, присоединительным размерам, применяемым материалам и условиям эксплуатации. Предприятие предлагает более 430 типоразмеров производительностью до 100 м3/ч и напором до 350 м. Максимальный диаметр насоса и электродвигателя 144 мм. Предназначен для эксплуатации в скважинах с минимальным внутренним диаметром 149,5 мм.

6"- дюймовые насосы

Скважинные электронасосные агрегаты ЭЦВ 6, ЭЦВ 6кн и 2.ЭЦВ 6 производятся с подачей 4 – 25 м3/ч и напором 20 – 350 м. В 2015 году проведена модернизация агрегатов ЭЦВ 6 с внедрением нержавеющих материалов в изготовлении корпуса насоса, который увеличивает жесткость и обеспечивает постоянное выравнивание всех компонентов насоса.

Скважинные электронасосные агрегаты СПА 6 производятся с подачей 20 – 90 м3/ч и напором 20 – 170 м в номинале. Рабочие ступени данных агрегатов могут быть из технопластика норил, чугуна и нержавеющих материалов.

ОАО «Завод Промбурвод» для комплектации агрегатов СПА 6 освоило производство погружных водозаполненных электродвигателей в диаметре 144 мм мощностью от 4 до 37 кВт, соответствующих аналогам мировых стандартов, выполненных из нержавеющей стали и удовлетворяющий весь размер по мощности потребности Республики Беларусь. На рисунке 6 представлен данный асинхронный электродвигатель с короткозамкнутым ротором, который имеет следующие преимущества и конструктивные особенности:

  • корпус статора, вал ротора – нержавеющая сталь;
  • шлицевой хвостовик вала ротора и фланец присоединения к насосу соответствует Международному стандарту NEMA;
  • торцевое уплотнение с узлом дыхания со степенью защиты IP68;
  • графитовые радиальные подшипники;
  • перематываемая обмотка статора;
  • медный ротор;
  • секционный упорный подшипник.

Электронасосные агрегаты 6SР с подачей 20 – 90 м3/ч и напором 10 – 320 м. Насосы изготавливаются с рабочими ступенями из технопластика (R), нержавеющих материалов (S) и чугуна (V).

8"- дюймовые насосы

Скважинные электронасосные агрегаты ЭЦВ 8, ЭЦВ 8 нрк и 2.ЭЦВ 8 предназначен для подъема воды из скважин минимальным внутренним диаметром 199 мм (для 8-65 – 224,5 мм) 16-65 м3/ч 15 – 300 м. Для перекачки горячей воды, воды морской, химически активной среды применяются насосы скважинные ЭЦВ 8 ХТр.

Рисунок 6 – Погружной электродвигатель герметичного типа.

Скважинные электронасосные агрегаты ЭЦВ 8нро с рабочии ступенями из нержавеющей стали диаметром 193 мм. Минимальный внутренний диаметр скважин должен быть 224,5 мм. Агрегаты с подачей 77 – 95 м3/ч и напором 15 – 260 м. Благодаря внедрению инновационных технологий ОАО «Завод Промбурвод» с 2017 года приступило к производству насосов ЭЦВ 8нро.

Скважинные электронасосные агрегаты СПА8 (чл, члк, нро) диаметром 205 мм. Минимальный внутренний диаметр скважин должен быть 224,5 мм. Агрегаты выдают подачу 55 – 150 м3/ч и напор 15 – 220 м.

Электронасосные агрегаты 8SР(S, V, Z) диаметром 182 мм с подачей 55 – 150 м3/ч и напором 10 – 280 м и рпбочими ступенями из нержавеющих материалов, чугуна легированного и литой нержавейки.

10"- дюймовые насосы

Скважинные электронасосные агрегаты ЭЦВ 10 нрк, ЭЦВ 10 нро, 2.ЭЦВ 10, в диаметре 235 мм с подачей 65 – 120 м3/ч и напором 40 – 325 м. Для перекачки горячей воды, воды морской, химически активной среды применяются насосы скважинные ЭЦВ 10 ХТр.

Скважинные электронасосные агрегаты СПА 10 диаметром 265 мм с подачей 90 – 280 м3/ч и напором 15 – 200 м. Минимальный внутренний диаметр скважин должен быть 254 мм.

Электронасосные агрегаты 10SР диаметром 235 мм с подачей 90 – 275 м3/ч и напором 15 – 270 м с разновидностями материалов рабочих ступеней: S - нержавеющая сталь (штамповка); V - чугун легированный; Z - нержавеющая сталь (литье).

12"- дюймовые насосы

Скважинные электронасосные агрегаты ЭЦВ 12 чло, ЭЦВ 12 ХТр в диаметре 265 мм с подачей 160 – 375 м3/ч и напором 15 – 100 м. Минимальный внутренний диаметр скважин должен быть 323 мм.

Электронасосные агрегаты 12SР диаметром 306 мм с подачей 180 – 420 м3/ч и напором 30 – 270 м с разновидностями материалов рабочих ступеней: V - чугун легированный; Z - нержавеющая сталь (литье).

Такое разнообразие применяемых материалов для скважинных насосов и рабочих ступеней к ним связано с условиями эксплуатации. Опыт эксплуатации агрегатов электронасосных погружных скважинных для воды показывает, что агрегаты очень чувствительны к механическим примесям, содержание которых не должно превышать 0,01%, т.е. 100 мг/л. И если коммерсанты предлагают скважинные электронасосы с содержанием механических примесей выше этой нормы, то это всего лишь коммерческий трюк.
