Станция управления СУЗ Родник ДС(КНС)

Станция управления СУЗ Родник ДС(КНС)

Станция Родник КНС(ДС) предназначена для работы в составе АСУТП или полностью автоматических резервируемых групп станций, в том числе с автоматическим наращиванием числа включенных насосов, с запоминанием кнопочных вызовов, в случаях необходимости телеуправления, телеметрии и телесигнализации, а также в комплексах многоуровневого водоподъема или дренажа.


Тип конструкции

шкаф управления насосами

Область применения

скважинные и водозаборы, водоснабжение, пожаротушение, канализация, автоматика для насосов и станций повышения давления, агрегаты перекачки навоза и др.

Ограничения

не предназначены к эксплуатации во взрывоопасных зонах и специальных средах


УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Пример СУЗ «Родник» 63-К1-С/М/П/Э/О-IP64 ТУ BY 100016923.024-2021



СУЗ «Родник»

Назначение СУЗ – управление скважинными насосами

63

Номинальный ток насосного агрегата – (А) (в случае установки нескольких агрегатов значения разделяются «/»  например, 16/32)

К1

Устройство управления: контроллер – К1 – Слог; К2 – L2

Без обозначения

Наличие канала связи управления и мониторинга: канал связи отсутствует

С/М/П/Э/О

Дополнительное оборудование С – счетчик электроэнергии М – защита от импульсных перенапряжений П – автоматический подогрев корпуса Э – розетка 230V О – освещение



Без обозначения

Тип исполнения шкафа – шкаф металлический с креплением на стену

IP64

Степень защиты корпуса

ТУ BY

Обозначение  ТУ



НАЗНАЧЕНИЕ

Станция управления и защиты СУЗ «Родник» предназначена для управления и защиты скважинных насосных агрегатов типов ЭЦВ, СПА и SP, погружных насосов типа Гном, их аналогов как отечественного, так и импортного производства, а также любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.

Станция обеспечивает работу насосного агрегата в следующих режимах:

•   ручной (местный);

•   автоматический;

•   дистанционный.

СУЗ соответствует климатическому исполнению У2 или УХЛ4 по ГОСТ15150-69. (У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус  40 до плюс 40°С и относительной влажности 100% при 25 С, УХЛ4 - эксплуатация в закрытых отапливаемых помещениях при температуре окружающего воздуха от плюс 1 до плюс 40°Си относительной влажности 80% при 25°С).

Степень защиты СУЗ от воды и пыли - IP21 или IP 64 по ГОСТ 14254-96. По степени защиты человека от поражения электрическим током СУЗ относится к классу 1 по ГОСТ 12.2.007.0 -75.

ПРИМЕНЕНИЕ

·     Для обеспечения управления, контроля и защиты погружными насосами, эксплуатируемыми в структурах, занимающихся водоснабжением - водоканалы, ЖКХ;

·     для обеспечения контроля и управления погружными насосами, работающими в системах водоснабжения промышленных предприятий;

·     в сельском хозяйстве для обеспечения контроля и защиты погружных насосов, задействованных в системах полива сельхозугодий;

·     на объектах теплоэнергетики для обеспечения управления, контроля и защиты погружными насосами, задействованными в системе обеспечения технической водой.

КОНСТРУКЦИЯ

СУЗ конструктивно представляют собой металлический или пластиковый шкаф, в котором смонтированы функциональные узлы (элементы), обеспечивающие выполнение требуемых функций. В качестве функциональных узлов (элементов), в зависимости от исполнения, могут использоваться: контроллеры управления, устройства плавного пуска, частотные преобразователи, контакторы, преобразователи интерфейсов, устройства передачи данных по GSM связи, различные датчики и т. д. Количество функциональных узлов (элементов) определяется индивидуально для каждого шкафа в зависимости от исполнения и требований заказчика и указывается в схеме подключения. Функциональные узлы (элементы) по своему конструктивному назначению являются законченными изделиями.

СУЗ может комплектоваться набором дополнительного оборудования, расширяющего функциональные возможности. Питание СУЗ осуществляется от трехфазной сети переменного тока по ГОСТ 29322 с напряжением 400 В и частотой 50 Гц.

ОПИСАНИЕ

С помощью станции управления и защиты можно автоматически поддерживать давление воды в напорных баках различных конструкций, системах водоснабжения или отопления, уровень воды в водонапорной башне, осушать ёмкости и котлованы. Возможно ручное управление с сохранением всех защитных функций.

При работе с автоматическим управлением по уровню или давлению включение и отключение электронасоса может производиться внутренним таймером управления. При этом таймер принудительно включает или отключает электронасос, не дожидаясь сигнала от датчиков.

Защита от сухого хода осуществляется с помощью электродного датчика, дополнительно может использоваться контроль минимального тока, который способен также зафиксировать работу на закрытую задвижку и обрыв вала. Система защиты от сухого хода обладает возможностью автоматического перезапуска после восстановления уровня воды в скважине.

В процессе работы контролируются рабочие токи во всех фазах, при отклонении тока от номинального производится отключение агрегата.

В случае токовой перегрузки возможно использование двух вариантов отключения: блокировка агрегата вплоть до вмешательства персонала и автосброс защиты после выдержки.

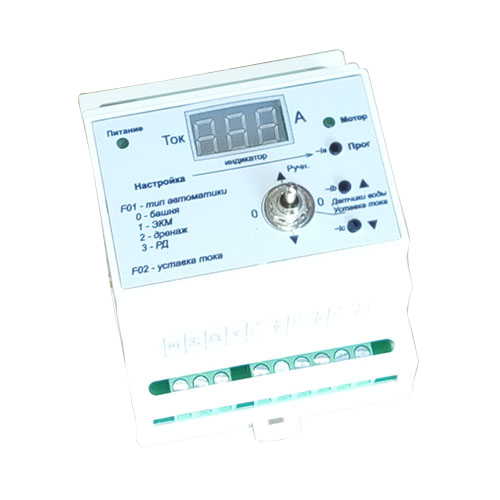

СЛОГ

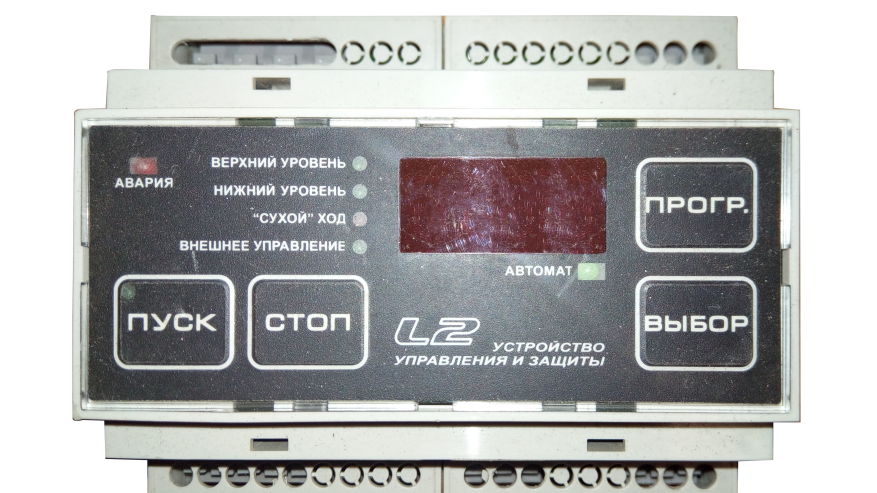

L2

Станции управления и защиты «Родник» выпускаются в двух вариантах исполнения с Микроконтроллером СЛОГ и Контроллером L2, и отличаются набором выполняемых функций, количеством настроек, наличием телеметрии и телеуправления.

Полное описание режимов работы, настройки и аварийных ситуаций «Микроконтроллера СЛОГ» и «Контроллера L2» находятся в Руководствах по программированию.

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

  • Возможность использования любых исполнений ЭКМ и датчиков уровня.
  • Возможность вывода сигналов «Авария» и «Работа» на удаленный диспетчерский пульт или АСУ ТП.
  • Возможность каскадной работы нескольких станций на одну накопительную емкость или магистраль.
  • Исполнения станций с устройством плавного пуска позволяют значительно снизить пусковые токи и не допустить значительных просадок напряжения в питающей линии.
  • Дополнительный вход «Внешнее управление», позволяющий удаленно управлять станцией.
  • Дополнительный вход «Внешняя ошибка» позволяющий выполнить аварийную остановку станции по команде от внешнего устройства или датчика.
  • Исполнения станции с контролем температуры двигателя (насосного агрегата) с возможностью подключения широкого ряда термодатчиков.
  • Светодиодная сигнализация режимов работы, состояния двигателя и датчиков уровня.
  • Вычисление действующих значений токов и напряжений (True RMS) по каждой фазе и их отображение на светодиодном индикаторе.
  • Учет времени работы и количества запусков электродвигателя насоса.
  • Дополнительные режимы работы (таймеры задержки пуска, останова, аварийного отключения и пр.).
  • Надежная силовая и коммутационная аппаратура ведущих европейских производителей.
  • Широкий модельный ряд.
  • Сертифицирована для применения в странах Таможенного Союза.

Марки

Масса, кг

 Мощность электродвигателя, кВт

Габаритные размеры, мм

Степень защиты корпуса

СУЗ «Родник» 9

10

0,22…10

      400х300х200

IP20/IP44/IP54/IP64

СУЗ «Родник» 32

10

11…18

       400х300х200

СУЗ «Родник» 80

15

19…35

       600х500х250

СУЗ «Родник» 125

15

36…50

       600х500х250

СУЗ «Родник» 160

20

50…120

       800х600х250

СУЗ «Родник» 250

20

121…210

       800х600х250
